不知道大家还记不记得那个不让男人们继续混下去的Reddit网友所PO出的求婚珠宝盒。数控机床不好搞,果壳实验室在情人节之际为了应应景,为广大男(nv)性同胞推出了3D打印的制作过程。男(nv)同胞们快把这个帖子转给你们的女(nan)朋友吧,抛砖引玉,果壳实验室只能帮你们到这里了。

放个自制的动图,大家瞅瞅最终效果先(不觉得中间缺个东西吗)。

原帖子中用的是数控机床,价格高,一般人是很难制作的。不过这就是3D打印机的优势了,便宜易操作,就是精度差一点。所有的模型都是用Solidworks画出来的,下面有教学贴的链接,感兴趣的同学可以看看,再尝试一下自己动手制作。

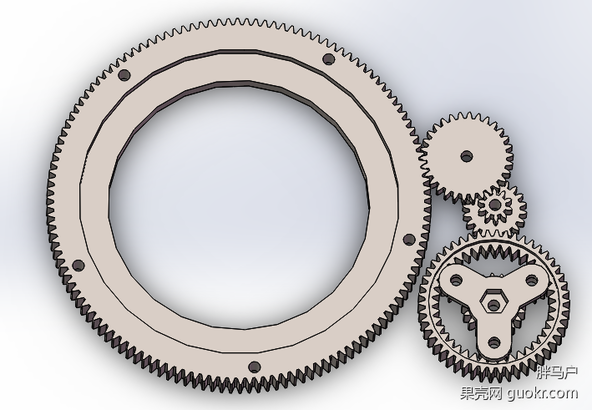

这是用Solidworks画的齿轮组模型。

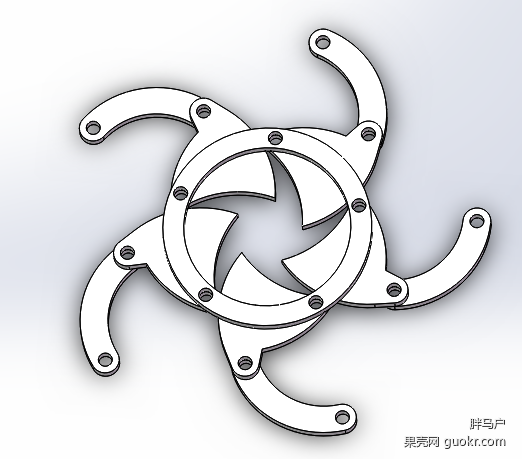

这是Iris盒的模型。

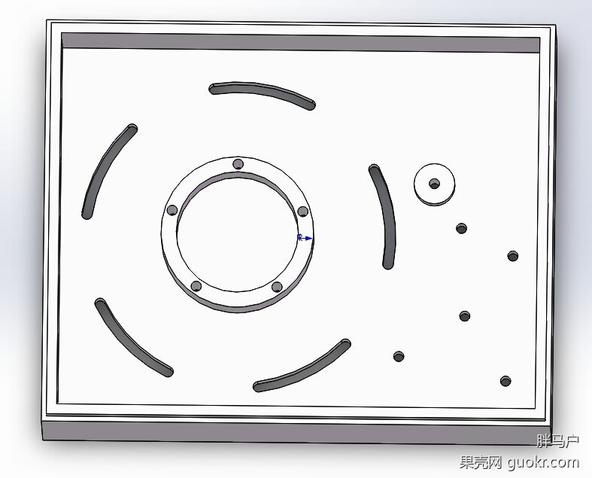

这是外部盒子的模型。

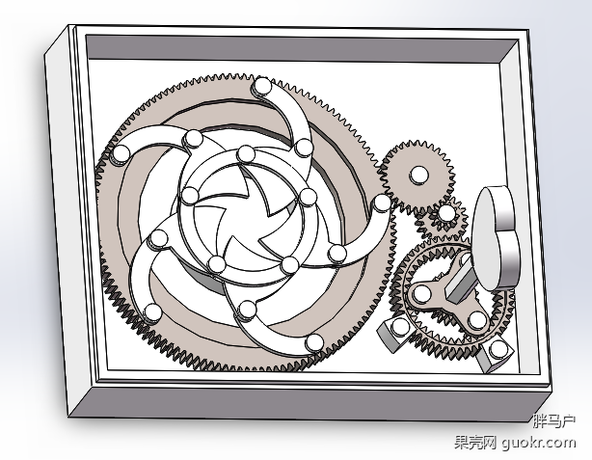

组装起来就是这个样子了。

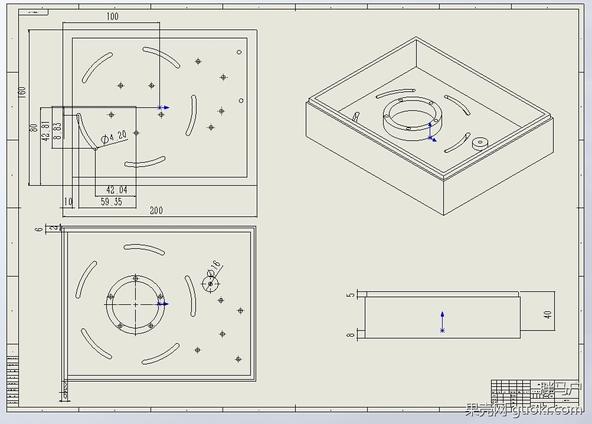

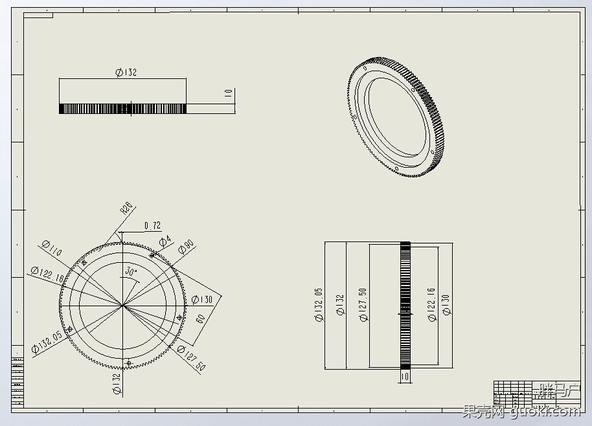

这是其中两个零件的尺寸。

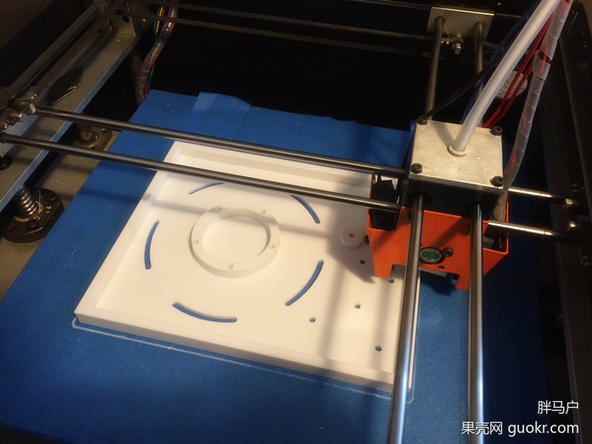

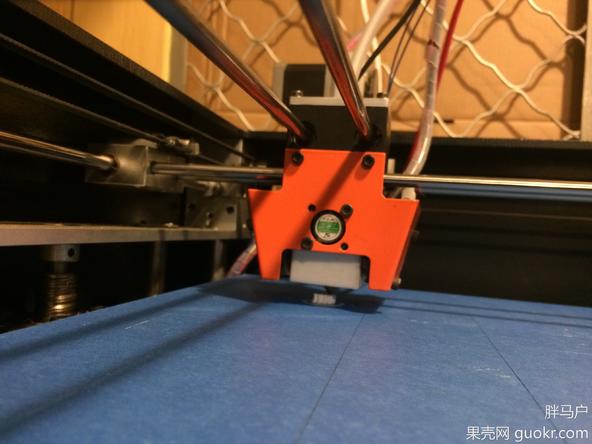

模型制作完,就可以3D打印了。

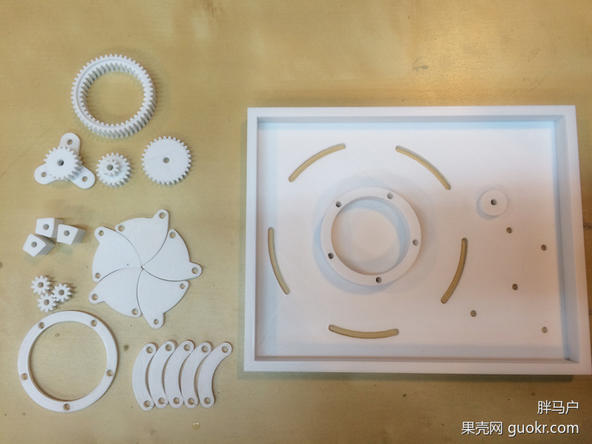

打印完成,这是所有的零件。

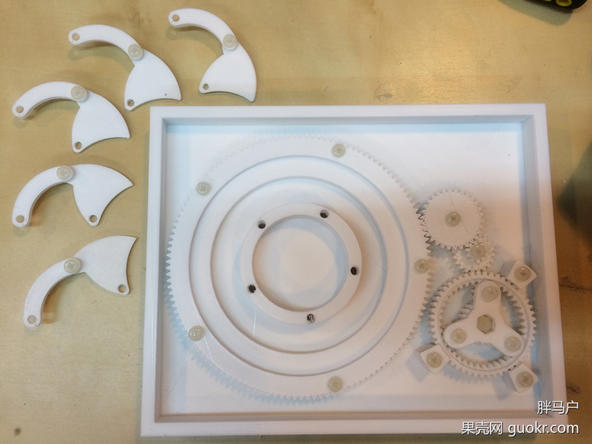

用尼龙的螺丝进行组装。

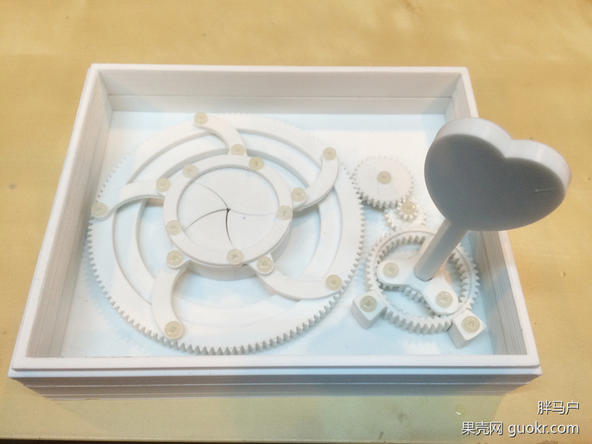

大功告成!(老感觉左下角是漏了个牙缝,3D打印的精度你们就忍忍吧。还是数控机床高大上,瞧瞧人家那木质的纹理金属的花纹。求土豪给果壳实验室赞助个数控机床!)

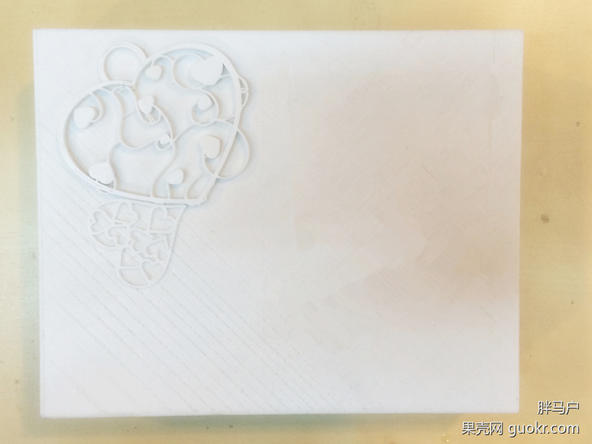

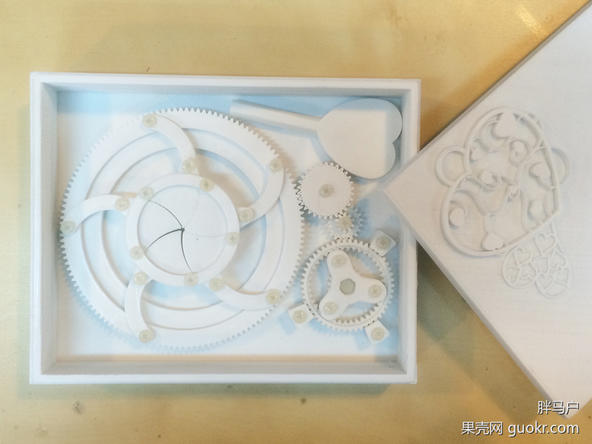

盖上盖子。

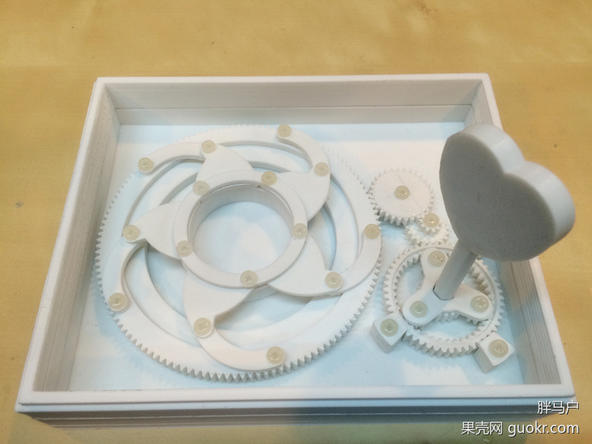

打开盖子,插上钥匙。

开启神秘的大门,为什么是空的啊,说好的钻戒呢!所以这才是目的啊,快转给你们的另一半吧。

我们还分享了珠宝盒所有的Solidworks模型图纸,果壳实验室只能帮你们到这里了。真的!你们所需要的就是打印出来,静等钻戒!

链接: http://pan.baidu.com/s/196oTC 密码: lxgr

这是3D打印珠宝盒的主贴,下面4个帖子链接是介绍如何用Solidworks绘制珠宝盒图纸的,分别是齿轮组“Gears”,Iris盒“IrisBox”,外部盒体“Box”和组装搭配“Assembly”。欢迎感兴趣的朋友在此基础上继续改善,制作出更精美的盒子。

来源:果壳网
